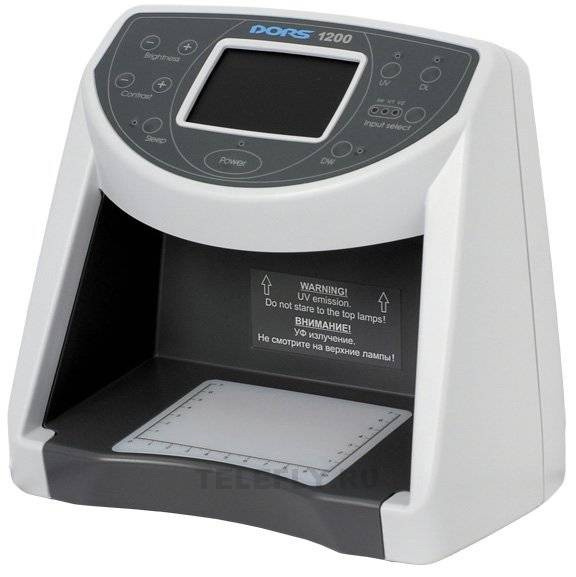

Универсальный просмотровый детектор DORS 1200 предназначен для комплексного визуального контроля подлинности банкнот различных валют и другой защищенной полиграфической продукции. В зависимости от комплектации, позволяет проводить до одиннадцати видов контроля.
DORS 1200 имеет современный эргономичный дизайн и компактные размеры. Отличается широкой функциональностью, эффективностью, простотой и удобством в эксплуатации.
Оснащен встроенной видеокамерой с оптическим ИК-фильтром, модулем двухдиапазонной верхней ИК-подсветки, верхней УФ-подсветкой, верхней подсветкой белым косопадающим светом, нижней подсветкой белым рассеянным светом, высококонтрастным цветным жидкокристаллическим TFT-монитором с диагональю 8,9 см и сенсорной панелью управления со светодиодными индикаторами включенных функций.
Функциональные возможности
Основной функцией DORS 1200 является контроль наличия и правильности расположения на проверяемом объекте защитных ИК-меток – фрагментов изображений, нанесенных ИК-метамерными красками. Пользователь помещает проверяемую банкноту или документ на предметный стол детектора, и встроенная видеокамера передает изображение на монитор детектора. Наблюдая на мониторе контрастный и четкий ИК-образ проверяемого объекта, пользователь делает вывод о его подлинности, основываясь на знании расположения защитных ИК-меток.
Уникальной особенностью детектора DORS 1200, отличающей его от моделей-аналогов, является возможность проведения одновременно без переключения режимов:
Инфракрасного и Ультрафиолетового контроля,
Инфракрасного и Контроля на просвет,
Инфракрасного и Контроля в отраженном белом свете.
Уникальная функция проведения инфракрасного контроля на просвет существенного облегчает контроль наличия водяных знаков и металлизированных лент, наблюдая их контрастный образ на мониторе детектора.
Просмотровая зона DORS 1200 позволяет проводить визуальный контроль как одной банкноты, так и банкнот, разложенных "веером", обеспечивая быструю и качественную детекцию подлинности.
В DORS 1200 имеется режим контроля «спецэлемента М», применяющегося для защиты от подделки банкнот различных валют (российские рубли, доллары США и др.), а также ценных бумаг, документов и акцизных марок. Эта функция реализована благодаря возможности двухдиапазонной подсветки банкнот в ИК-спектре.
В детекторе DORS 1200 применяется современный отказоустойчивый электронный балласт моментального пуска, уникальное схемотехническое решение которого обеспечивает повышенную эффективность и надежность работы ультрафиолетовых и белой люминесцентных ламп.
Верхняя УФ-подсветка суммарной мощностью 8 Вт позволяет проверять отсутствие на бумаге общего фона люминесцирования, наличие люминесценции отдельных участков (меток, волокон, фрагментов рисунков).
Светодиод дневного света, расположенный в модуле верхней подсветки, позволяет контролировать в отраженном косопадающем белом свете виды и способы печати, наличие изображений нанесенных оптикопеременной краской, кипп-эффект и муаровый узор.
Расположенное на нижней панели DORS 1200 матовое стекло с подсветкой позволяет контролировать на просвет (в рассеянном белом проходящем свете) наличие водяных знаков, микроперфорации, защитных нитей и полосок, совмещаемых кодовых рисунков и меток, относительное расположение лицевой и оборотной сторон банкнот.
С помощью измерительной линейки, нанесенной на матовое стекло прибора, можно контролировать размеры банкнот и расстояния между контрольными метками.
Предусмотрена возможность точной регулирования яркости и контрастности изображения на мониторе.
Для упрощения эксплуатации все функции прибора выведены на панель управления в виде соответствующих кнопок, иерархическое меню не используется.
По желанию пользователь может активировать функцию автоматического выключения прибора через заданный интервал времени (10/30/60 минут).
Возможно питание DORS 1200 от автомобильного адаптера. Универсальный автомобильный адаптер для детекторов DORS поставляется опционно.
Подключение дополнительных устройств
Функциональные возможности детектора DORS 1200 могут быть существенно расширены подключением дополнительных выносных приборов:
DORS 10 оптическая 10-кратная лупа со встроенной белой подсветкой;
DORS 15 визуализатор магнитных и инфракрасных меток;
Укомплектованный DORS 10 и DORS 15, детектор DORS 1200 полностью удовлетворяет требованиям Банка России к оснащению рабочего места кассира техническими средствами контроля подлинности денежных знаков.
DORS 1010 телевизионная лупа со встроенной ИК/белой подсветкой;
DORS 1020 телевизионная лупа со встроенной УФ/ИК/белой подсветкой;
Детектор DORS 1200, укомплектованный оптической лупой DORS 10, телевизионной лупой DORS 1010 или DORS 1020, позволяет проводить с 10-кратным увеличением детальное изучение:
в отраженном косопадающем белом свете: видов и способов печати, графических элементов защиты (микротекст, микроузоры, защитные сетки и др.), скрытых изображений (кипп-эффект), защитных голограмм, дефектов печати и возможных подчисток;
в отраженном инфракрасном косопадающем свете (только с DORS 1010 или DORS 1020): правильности расположения, совмещения, формы и структуры защитных ИК-меток – фрагментов изображений, нанесенных ИК-метамерными красками;
в ультрафиолетовом свете (только с DORS 1020) правильности расположения, формы и структуры защитных УФ-меток – люминесцирующих фрагментов изображений, нитей и волокон.
Виды контроля
Инфракрасный контроль
Ультрафиолетовый контроль
Инфракрасный контроль на просвет
Контроль «спецэлемента М»
Контроль в отраженном косопадающем белом свете
Контроль в проходящем белом свете
Контроль по размеру
Магнитный контроль (с DORS 15)
Контроль в отраженном косопадающем белом свете с увеличением 10х (с DORS 10, DORS 1010, DORS 1020)
Инфракрасный контроль с увеличением 10х (с DORS 1010, DORS 1020)
Ультрафиолетовый контроль с увеличением 10х (с DORS 1020)
Особенности комплектации
2 разъема для подключения DORS 10 и DORS 15
2 видеовхода для подключения DORS 1010, DORS 1020 или другого внешнего видеоисточника PAL
